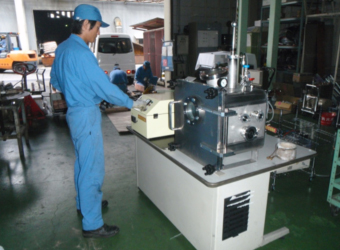

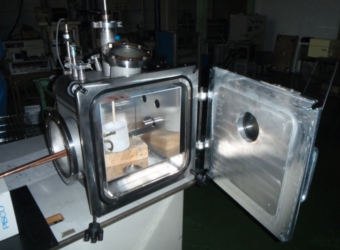

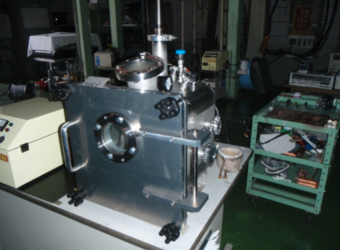

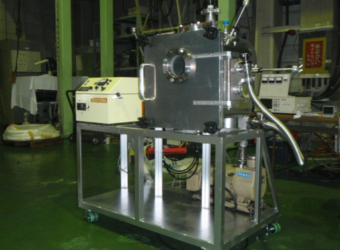

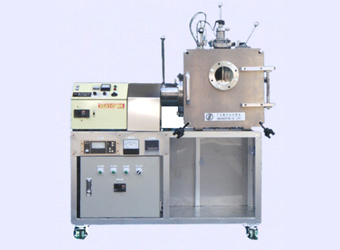

小型真空誘導溶解装置
|
付帯設備、設置スペースで困らない。小型という高性能。 真空や不活性ガス雰囲気が必要というお客様のために、小型真空装置をご用意致しました。 |
｜標準構成
| 型式 | HCVIM-070 |
| サイズ | w1200×D750×1600H(収納時) 容量70L |
| 加熱方式 | 誘導加熱 |
| 溶解電源 | Heatcube 5kW MAX1760℃ |

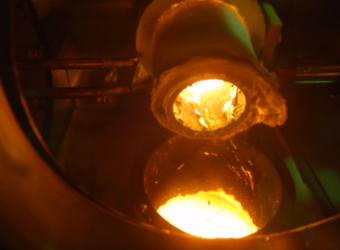

| 出湯方法 | 手動傾動式 |
| 測温方法 | R型熱電対(B型) |
| 溶解量 | 標準500g(Fe換算) |
| 溶解速度 | 鉄500g 20min |
| 中真空排気 | 油回転ポンプ 155L/min |
| 高真空排気 | 油拡散ポンプ 570L/min |
| 排気速度 | 25分 1Pa以下 |
| 到達圧力 | 1×10-3(空炉) |
| 雰囲気 | 不活性ガス(Ar、N)、真空 |
| 真空計 | ピラニ真空計、電離真空計 |
| 冷却水 | 冷却水循環排熱装置標準装備 |
| 電源 | 3Φ 200V 10kVA |
| 重量 | 300kg |
｜バリエーション
| 溶解電源 | 5kW,10kW,30kW |
| 測温 | 放射温度計 |
| 中真空排気 | 油回転ポンプ容量アップ、 メカニカルブースター、ドライスクロールポンプ |
| 高真空排気 | ターボ分子ポンプ |
| 真空計 | ペニング真空計、セラミックキャパシタ計 |

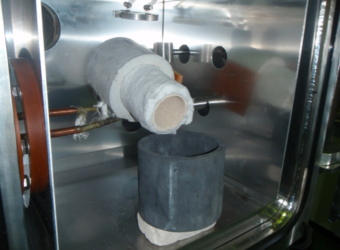

| 坩堝 | アルミナ、マグネシア、水冷銅坩堝等 |
| 冷却水 | 工業用水、水道水 |
| 製造物 | インゴット、試験片、粉末、フレーク等 持ち込み技術にも柔軟に対応致します |
※標準仕様以外は都度見積り致します。
※他の仕様にも対応致しますので、ご相談下さい。

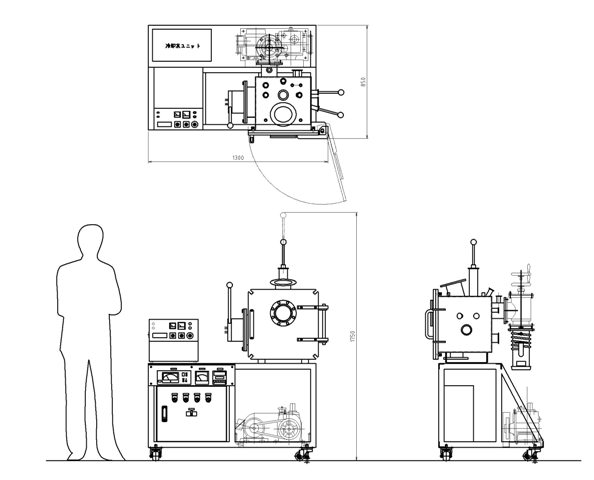

｜機器配置図(HCVIM-070)
